集成電力設計（IPD）是一家通過ISO 9001:2015認證的公司。
IPD是一家美國電源制造商，生產25-400瓦的交流-直流和直流-直流電源。
自1985年4月成立以來，我們一直致力于按時交付高質量的產品，
同時盡量減少對環境的影響。通過不斷提高電源效率，我們實現了減少環境影響的目標。
我們現在設計的產品具有90%的峰值效率，這些緊湊的解決方案非常適合ITE、音頻/視頻、通信和醫療應用。
產品平臺具有1-4個輸出，允許最大靈活性。輸出可以配置為正、負或隔離。
其他輸出功能包括過載保護、過壓保護、電源故障警告和輸出#1的遠程感應。
電源可以以開放式框架、帶機箱或帶機箱和蓋子發貨，并帶有各種輸入/輸出連接器。
如果需要備用輸出、遠程抑制或低空載輸入功率，請查看各自的規格表以了解可用性。
我們的內部能力包括一個符合ISO 17025標準的實驗室。新的設計和改進的標準產品目前正在按照IEC/EN/UL/CSA 60950-1第2版ITE、
IEC/EN/UL/CSA 62368-1第2版AV、ITE、CTE以及IEC/EN/UL/CSA 60601-1第3版醫療標準進行認證。
這通過我們的TVU客戶測試/監督制造商測試的接受以及UL客戶測試數據計劃來實現。
產品符合最新的EMC標準EN 60601-1-2第4版，
測試由一個符合ISO 17025標準的第三方測試設施進行。
請咨詢工廠以定制電壓和電流。
交流-直流電源交流-直流
電源
IPD提供25-400W之間的輸出功率等級，為醫療和工業應用提供各種AC-DC電源。
直流-直流電源直流-直流
電源
IPD 提供 70-185W 范圍內的 DC-DC 電源，工作輸入電壓為 18-36 VDC 或 36-72 VDC。
主要電路和次要電路之間提供 加強絕緣。
我們所有的產品都由賓夕法尼亞州威爾克斯-巴里設施設計、組裝和銷售。
電刺激力量訓練
目的和應用
本應用筆記的目的是為制造商在對包含集成電源設計（IPD）電源的設備進行電強度測試時提供見解和指導。

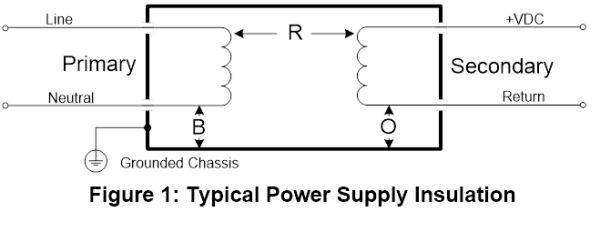

絕緣圖
圖1表示了一個典型的電源與絕緣系統的關系。
R – 加強絕緣（2 MOP），在一次側和二次側之間
B – 基本絕緣（1MOP），在一次側和地之間
O – 運營絕緣，二次側與地面之間（請咨詢工廠以了解MOP選項）
指導
1. 為您的產品選擇適當?shù)陌惨?guī)標準。IPD 電源已通過 UL/CSA/EN 60601-1 和/或 UL/CSA/EN 62368-1 的認證。
如果同時通過這兩個標準的認證，在測試過程中將使用更嚴格的 60601-1 要求，不論最終產品的應用。
UL 60601-1 第一版，Annex DVB，規定了 IPD 在生產線最終測試中使用的測試電壓。
2. IPD建議在進行電強度測試時使用VDC電壓。使用VAC電壓可能會損壞電源對地Y型電容器，詳情請咨詢工廠。
3. 將初級引腳，線路和中性線短路在一起。將所有次級引腳，VDC輸出短路在一起。見圖2。
4. 根據您的應用選擇適當?shù)臏y試電壓、測試時間、泄漏電流限值和上升時間。
請參閱IPD數據表以獲取所使用產品的測試電壓。當施加直流測試電壓時，IPD的泄漏電流限值設置為最大5mA。
上升時間在60601-1第3版第8.8.3條中描述。請參見圖3。
5. 應注意確保施加在加強絕緣上的電壓不會對基本絕緣造成過度應力。
在進行加強絕緣測試（如Y帽）之前，可能需要移除基本絕緣。
6. 電暈放電或單次瞬時閃絡不視為絕緣擊穿或電強度故障。
7. 如果發現電氣強度故障，請移除IPD電源，并在終端產品設備外部進行測試。電源與終端產品設備之間間距不足可能導致電氣強度故障。
輸出紋波噪聲測量
目的和應用
本應用筆記的目的是為制造商在測量集成電源設計（IPD）電源的輸出紋波噪聲時提供見解和指導。
指導
1. 印刷電路板安裝孔（4）個，總共需要可靠地連接到公共接地。
2. 示波器接地應與大地接地隔離。
3. 示波器應設置為限制帶寬至20MHz，以去除信號的高頻成分，使輸出紋波本身顯現出來。
4. 輸出紋波噪聲測量應在電源輸出引腳處使用紋波探頭或尖端和筒方法進行。
在探頭上使用長引線會增加額外的電感，在開關轉換期間引起更高的開關瞬態。
良好的耦合
良好的耦合
耦合性差
振幅探針
尖端和桶
長接地線
5. 系統內電源的小心安裝和接地將有助于最小化噪聲的影響，并且通過在電源輸出端添加去耦電容器可以進一步減少。
如果希望獲得任何效果，必須盡可能保持元件腿短，并且電容器必須是低ESR、高頻類型，例如陶瓷電容器。這有助于減少電源連接線中的任何輻射噪聲。
